Elektros instaliacija naujame name: galia, skydas, lizdų planas, kaina ir išmanusis namas

Elektros instaliacija naujame name šiandien atlieka gerokai daugiau nei prieš dešimtmetį: ji maitina šilumos siurblį, rekuperatorių, indukcinę kaitlentę, kartais elektromobilio įkroviklį ir saulės elektrinę. Šioje namo statybos gido dalyje paaiškiname, kaip suplanuoti galią, skydą, lizdus ir silpnąsias sroves, kad vėliau nereikėtų gręžti naujai nudažytų sienų.

Pirmiausia nustatoma įvado galia

Įvado galia lemia, kiek prietaisų gali veikti vienu metu, ir kartu – ESO prijungimo kainą, kuri skaičiuojama pagal kilovatus (žr. elektra, vanduo, dujos: prisijungimas). ESO rekomendacijos:

Namo plotas	Be ŠS ir EV	Su EV įkrovimu	Su šilumos siurbliu	Su ŠS ir EV
iki 80 m²	9 kW	11 kW	11 kW	14 kW
80–160 m²	11 kW	14 kW	14 kW	18 kW
> 160 m²	14 kW	18 kW	18 kW	22 kW

Jei planuojate šilumos siurblį, indukcinę kaitlentę ir ateityje elektromobilį, verta iš karto rinktis didesnę galią arba numatyti apkrovos valdymą, kuris riboja įkrovimo srovę, kai namuose veikia kiti galingi prietaisai.

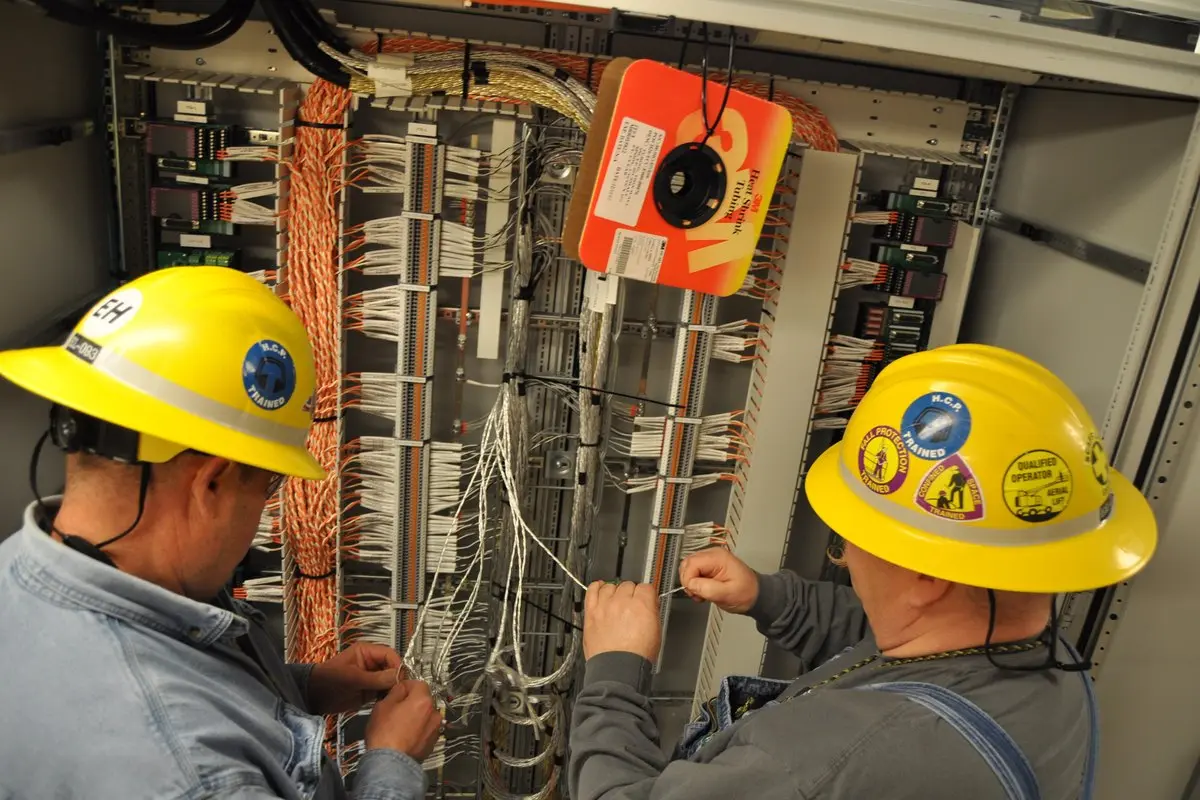

Skirstomasis skydas – namo elektros centras

Skyde sumontuojami automatiniai jungikliai kiekvienai linijai, nuotėkio srovės apsaugos, viršįtampių apsauga ir, jei reikia, apskaitos ar valdymo įranga. Viename 2026 m. A++ namų kainoraštyje skydas su automatais, kabelių išvedžiojimas, montavimo dėžučių sustatymas ir televizijos bei kompiuterių kabeliai įtraukti jau į dalinės apdailos kainą, o priešgaisriniai davikliai ir apsaugos signalizacija – į pilną.

• Atskiros linijos galingiems prietaisams: kaitlentei, orkaitei, šilumos siurbliui, skalbimo mašinai, džiovyklei, elektromobilio įkrovikliui.
• Nuotėkio srovės apsauga – apsaugo žmones nuo elektros smūgio, ypač drėgnose patalpose ir lauke.
• Viršįtampių apsauga – saugo elektroniką ir saulės elektrinės inverterį.
• Atsarga – laisvos vietos skyde ateities linijoms.

Lizdų ir jungiklių planas sudaromas pagal baldus

Dažniausia klaida – lizdai ten, kur jų nereikia, ir jų trūkumas ten, kur jų reikia. Planą verta sudaryti tada, kai jau žinomas baldų išdėstymas:

Patalpa	Į ką atsižvelgti
Virtuvė	Lizdai darbo zonoje, atskiros linijos kaitlentei ir orkaitei, indaplovei, gartraukiui ir šaldytuvui
Svetainė	TV zona su lizdais ir duomenų kabeliu, apšvietimo scenarijai
Miegamieji	Lizdai ir jungikliai prie lovos, darbo vieta
Vonios	Drėgmei atsparūs gaminiai, apsaugos zonos aplink vonią ir dušą, rankšluosčių džiovintuvas
Techninė patalpa	Skydas, šilumos siurblys, rekuperatorius, duomenų spinta
Lauke	Lizdai terasoje, apšvietimas, vartai, elektromobilio įkroviklis

Jungiklių aukštis, dvigubi jungikliai koridoriuose ir laiptinėse, apšvietimo planas – visa tai lengviausia numatyti brėžiniuose. Apie virtuvės ir vonios sprendimus plačiau rašysime atskirose dalyse.

Šilumos siurblys, elektromobilis ir saulės elektrinė planuojami kartu

Šilumos siurbliui reikia atskiros linijos ir dažnai trifazio maitinimo, elektromobilio įkrovikliui – kabelio iki garažo ar stovėjimo vietos, saulės elektrinei – kabelio trasos nuo stogo iki inverterio ir vietos skyde. Net jei įranga bus įsigyta vėliau, kabelius ir vamzdžius kabeliams verta nutiesti statybos metu. Kaip saulės elektrinė veikia su šilumos siurbliu, aiškiname saulės energijos gide.

Silpnosios srovės ir išmanusis namas

Kompiuterių tinklas, Wi-Fi prieigos taškai, vaizdo stebėjimas, signalizacija, durų skambutis, rekuperatoriaus ir šilumos siurblio valdymas – visa tai silpnosios srovės sistemos. Naujame name verta nutiesti duomenų kabelius į pagrindines patalpas ir lubas (prieigos taškams), įrengti vieną duomenų spintą techninėje patalpoje ir palikti tuščių vamzdžių atsargai. Išmaniojo namo funkcijas galima pridėti vėliau, bet kabelių sienose vėliau nepakeisi.

Instaliacija ir sandarumas

A++ name elektros instaliacija gali tapti nesandarumų šaltiniu: kiekviena dėžutė išorinėje sienoje ar lubose po šalta palėpe – potencialus oro nuotėkis. Karkasiniuose namuose kabeliai vedami instaliaciniame tarpe, kad nereikėtų pradurti garo izoliacijos, o mūriniuose dėžutės sandariai įtinkuojamos. Praėjimai pro sandarinimo sluoksnį sandarinami specialiomis movomis (žr. A++ energinė klasė).

Kaina ir patikrinimas

Paslaugų suvestinėse elektros instaliacijos darbų įkainiai svyruoja nuo 6 iki 25 €, vidutiniškai 13 €. Tikslią kainą lemia taškų skaičius, kabelių ilgiai, skydo įranga ir silpnųjų srovių apimtis, todėl ji skaičiuojama pagal elektros projektą. Baigus darbus, atestuotas elektrikas atlieka matavimus ir išbandymus, o jų dokumentai reikalingi ir įjungiant elektrą, ir užbaigiant statybą. Elektros darbų nepatikėkite atsitiktiniams meistrams – klaidos čia gali kainuoti saugumą.

Apšvietimas planuojamas kartu su elektra

Apšvietimo planas lemia, kur lubose ir sienose reikės kabelių, kokių jungiklių ir kokių grandinių. Patogu atskirti bendrą, darbo ir akcentinį apšvietimą, numatyti dvigubus jungiklius koridoriuose ir laiptinėje, judesio jutiklius techninėse patalpose ir lauke. Jei planuojamos LED juostos ar įleidžiami šviestuvai, jų maitinimo blokams reikia vietos. Lauko apšvietimui – takams, terasai, vartams – kabeliai nutiesiami statybos metu, kol kiemas dar neįrengtas (žr. kiemas: tvora, trinkelės, terasa).

Instaliacijos eiga statybos metu

1. Projektas – skydai, linijos, taškų planas, silpnosios srovės.
2. Įvadas ir laikina elektra – statybvietei ir vėliau nuolatiniam prijungimui.
3. Kabelių išvedžiojimas – prieš tinkavimą ar gipso kartono montavimą.
4. Dėžučių sustatymas ir sandarinimas – ypač išorinėse sienose.
5. Skydo surinkimas – automatai, apsaugos, žymėjimas.
6. Apdailos etapas – lizdai, jungikliai, šviestuvai.
7. Matavimai ir išbandymai – dokumentai įjungimui ir užbaigimui.

Prieš uždarant sienas visos kabelių trasos nufotografuojamos su matmenimis – vėliau tai apsaugo nuo atsitiktinio kabelio pragręžimo.

Dažniausios klaidos

• Pasirinkti per mažą įvado galią namui su šilumos siurbliu.
• Planuoti lizdus nežinant baldų išdėstymo.
• Nenumatyti kabelių elektromobiliui ir saulės elektrinei.
• Pradurti garo izoliaciją kabeliais.
• Nenufotografuoti kabelių trasų prieš uždarant sienas.
