Stogo konstrukcija: gegnės, mūrlotas, santvaros ir nuolydis – kaip suprojektuojamas namo stogas

Stogo konstrukcija – nematoma, bet viena svarbiausių namo dalių: ji laiko dangą, šiltinimą, sniegą ir perduoda apkrovas sienoms. Gido dalyje stogas ir stogo danga daugiausia rašėme apie dangas, jų kainas ir šiltinimą, o šiame straipsnyje pažvelgsime po danga – į gegnes, mūrlotą, santvaras ir nuolydį. Tai praverčia ir aptariant projektą su architektu, ir tikrinant darbus statybvietėje. Visas statybos kelias – namo statybos nuo A iki Z gidas.

Šlaitinio stogo konstrukcija susideda iš šešių pagrindinių elementų

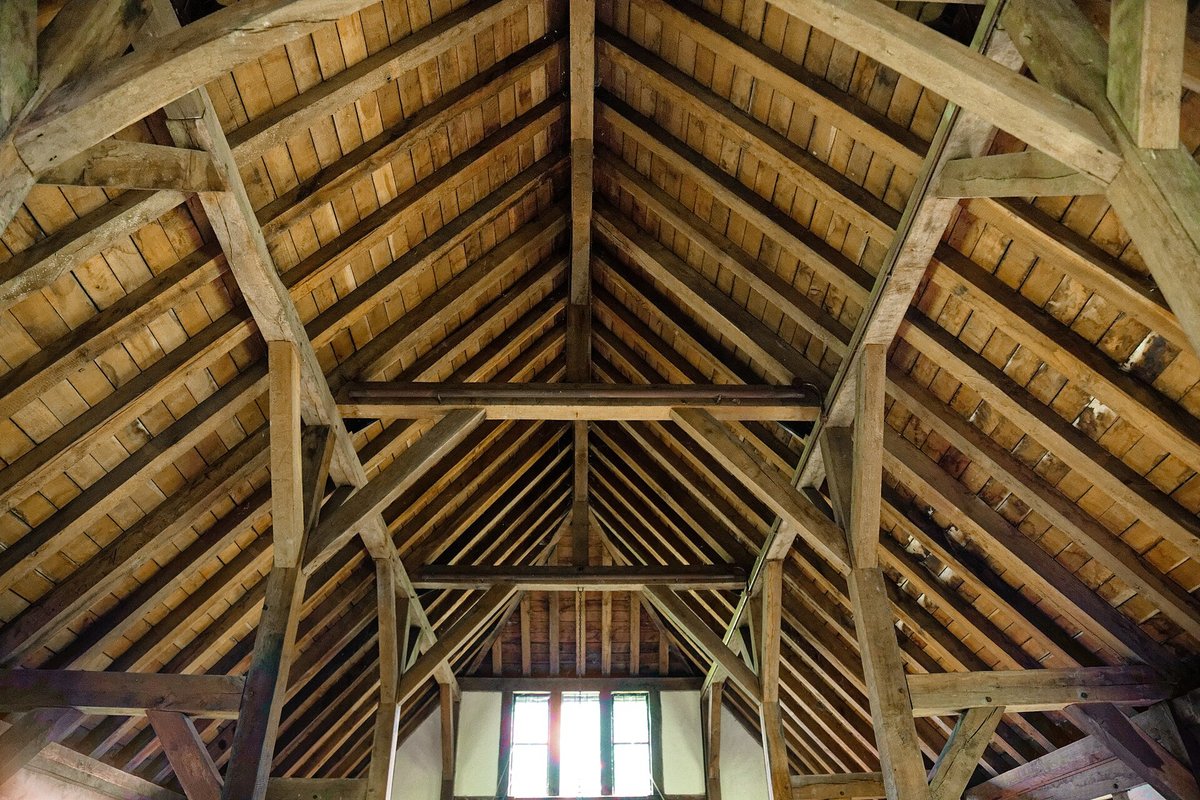

Šlaitinį stogą sudaro medinė gegnių konstrukcija, hidro ir termo izoliacija, vėdinimo ir lietaus nuvedimo sistemos ir pati danga. Gegnės sudaro pasvirusias plokštumas – šlaitus. Pagrindiniai laikančiosios dalies elementai ir tipiniai matmenys:

Elementas	Paskirtis	Tipiniai matmenys (pavyzdžiai iš šaltinių)
Mūrlotas (mūrtašis, gulekšnis)	Paskirsto gegnių apkrovą sienoms, tvirtinamas prie sienos ar monolitinio žiedo	Ne mažiau kaip 100 × 100 mm, dažnai 150 × 150 mm; po juo – hidroizoliacija
Gegnės	Pagrindiniai pasvirę elementai, laikantys stogo dangą ir šiltinimą	Plotis ne mažiau 50 mm, aukštis dažniausiai 150–250 mm; 5 m gegnei pakanka 50 × 200 mm, 7 m – bent 70 × 220 mm
Gegnių žingsnis	Atstumas tarp gegnių, parenkamas pagal dangą, apkrovas ir šiltinimo plokščių plotį	Dažniausiai 600–1 000 mm
Kraigas, statramsčiai, sąvaržos	Sujungia gegnes viršuje, perduoda apkrovas vidinėms atramoms	Pagal konstruktoriaus skaičiavimus
Grebėstai ir kontragrebėstai	Laiko dangą ir sudaro vėdinamą tarpą	Pvz., 50 × 50 mm tašai; išilginiai grebėstai bent 25–30 mm aukščio
Santvaros	Gamykloje pagaminti trikampiai elementai vietoj atskirų gegnių	Dvišlaičiam stogui tarpai dažnai 60–90 cm

Svarbu suprasti, kad lentelėje pateikti skaičiai yra pavyzdžiai iš statybininkų ir gamintojų šaltinių. Tikrus matmenis ir žingsnį parenka konstruktorius, įvertinęs stogo kampą, atstumą tarp atramų, sniego ir vėjo apkrovas bei dangos svorį. Apkrovos laikui bėgant gali didėti, pavyzdžiui, ant stogo sumontavus saulės elektrinę, todėl tai verta numatyti iš anksto.

Mūrlotas paskirsto stogo apkrovą sienoms

Mūrlotas, dar vadinamas mūrtašiu ar gulekšniu, – tai viršutinis laikančiųjų sienų tašas, į kurį remiasi gegnės. Jis būtinas tam, kad stogo apkrova į sienas būtų perduodama tolygiai. Statybininkų teigimu, mūrlotai paprastai nebūna mažesni nei 100 × 100 mm, po jais klojama hidroizoliacija, o prie sienos jie tvirtinami ankeriais su plačiomis poveržlėmis. Mūriniame name mūrlotas dažniausiai tvirtinamas prie monolitinio žiedo, kuris sujungia sienų viršų.

Gegnės prie mūrloto tvirtinamos įpjaunant kampu ir tvirtinimo kampais. Kai gegnės tvirtinamos nejudamai, apkrovas priima sienos; rąstiniuose namuose gegnės kartais montuojamos slenkančios, kad netrukdytų namui sėsti.

Gegnės ar santvaros – pasirinkimą lemia pastogė

Gegnės montuojamos statybvietėje iš atskirų tašų. Tai leidžia lanksčiai formuoti mansardą, stoglangius ir sudėtingas stogo formas. Santvaros – gamykloje pagaminti trikampiai elementai su vidiniais ryšiais, kurie atvežami ir sukeliami ant sienų. Jos tikslios, greitai sumontuojamos ir gali įveikti didelius tarpatramius be vidinių atramų, tačiau jų tinklas užima pastogę, todėl santvarų stogas labiau tinka namams, kuriuose palėpė negyvenama.

Stogo forma taip pat lemia konstrukciją. Dvišlaitis stogas paprastas ir ekonomiškas, jam dažnai naudojamos trikampės santvaros 60–90 cm tarpais. Keturšlaitis ir valminis stogas reikalauja kampinių elementų ir sudėtingesnių jungčių, todėl kainuoja brangiau, bet geriau atlaiko vėją. Mansardiniam stogui reikia ilgesnių gegnių ir vietos storesniam šiltinimui. Plokščiam stogui dažniau naudojamos tvirtos sijos ar metalinės konstrukcijos.

Nuolydį lemia stogo danga

Kiekviena danga turi mažiausią nuolydį, kuriam esant vanduo ir sniegas nuteka be pratekėjimų. Viename šaltinyje pateikiami tokie minimalūs nuolydžiai:

Stogo danga	Mažiausias nuolydis (šaltinio duomenys)
Plieninė valcuota ar trapecinio profilio danga	7°
Bituminės čerpelės	12°
Čerpinio profilio metalinė danga	14°

Konkretaus gamintojo reikalavimai gali būti griežtesni, o mažas nuolydis reikalauja papildomo sandarinimo. Didesnis nuolydis geriau nuveda sniegą ir lietų, bet didina stogo plotą ir kainą. Kaip skiriasi dangos ir kiek kainuoja dengimas, rašome gido dalyje Stogas ir stogo danga.

Mediena turi būti sausa ir impregnuota

Gegnių mediena turi būti išdžiovinta iki 18–20 % drėgnumo ir impregnuota antiseptiku ar antipirenu. Dažniausiai naudojama spygliuočių mediena, kartais – metaliniai ar gelžbetoniniai elementai. Drėgna mediena džiūdama traukiasi ir sukasi, todėl stogo plokštuma gali tapti nelygi, o šiltinimo sluoksnyje atsiranda tarpų. Tai ypač svarbu A++ name, kuriame stogo šiltinimas siekia kelias dešimtis centimetrų, o U vertė turi būti ne didesnė nei 0,10 W/(m²K).

Statybvietėje verta patikrinti šešis dalykus

1. Ar gegnių skerspjūvis ir žingsnis atitinka projektą.
2. Ar mūrlotas pritvirtintas ankeriais ir po juo yra hidroizoliacija.
3. Ar mediena sausa, impregnuota, be didelių šakų ir įtrūkimų.
4. Ar gegnės tvirtai sujungtos kraige ir pritvirtintos prie mūrloto.
5. Ar paliktas vėdinamas tarpas tarp dangos ir vėjo izoliacijos.
6. Ar numatytos vietos stoglangiams, kaminui ir saulės elektrinės tvirtinimui.

Paslėptus darbus, tarp jų stogo konstrukciją prieš šiltinimą, verta nufotografuoti ir įforminti aktu – vėliau tai praverčia užbaigiant statybą. Daugiau apie statybos dokumentus rašoma gido dalyje techninė priežiūra ir statybos darbų žurnalas.

Apkrovas lemia sniegas, vėjas ir įranga ant stogo

Konstruktorius skaičiuoja kelias apkrovų rūšis: nuolatinę (stogo konstrukcijos, šiltinimo ir dangos svoris), sniego, vėjo ir naudojimo. Sunki keraminė čerpė reikalauja tvirtesnių gegnių nei lengva skarda. Sniegas kaupiasi slėniuose ir prie aukštesnių sienų, todėl ten konstrukcija gali būti stipresnė. Saulės elektrinė, šilumos siurblio lauko blokas ar stoglangiai taip pat keičia apkrovas ir tvirtinimo vietas. Todėl planuojamą įrangą verta aptarti su projektuotoju iš anksto: vėliau pridėti apkrovą jau sumontuotam stogui gerokai sudėtingiau.
