MC4 jungtys: kaip jungiami saulės moduliai, kodėl negalima maišyti skirtingų gamintojų jungčių ir kaip išvengti perkaitimo

Kiekvienas saulės modulis turi du trumpus kabelius su juodomis jungtimis – pliusinę ir minusinę. Jomis moduliai sujungiami į eilę ir prijungiami prie inverterio ar įkrovimo valdiklio. Beveik visur naudojamos MC4 tipo jungtys. Jos atrodo paprastos, tačiau būtent prastai užspaustos ar netinkamai sujungtos jungtys yra viena dažnesnių nuolatinės srovės gedimų ir perkaitimo priežasčių. Šiame straipsnyje paaiškiname, kas yra MC4, kodėl negalima maišyti skirtingų gamintojų jungčių ir kaip modulius jungti nuosekliai ar lygiagrečiai. Visa saulės elektrinės sandara aprašyta mūsų saulės energijos gidas.

MC4 – 2004 m. pristatyta „Multi-Contact“ jungtis su 4 mm kontaktu

Anksčiau moduliai buvo jungiami atidarant jungčių dėžutę modulio gale ir prisukant laidus prie gnybtų. Tai buvo nepatogu ir nesaugu: į dėžutes patekdavo vanduo, kontaktai oksiduodavosi. 2004 m. bendrovė „Multi-Contact“ (dabar „Stäubli Electrical Connectors“) pristatė MC4 jungtį su 4 mm skersmens kontakto kaiščiu – ankstesnės MC3 jungties įpėdinę. Iki 2011 m. ji tapo rinkos lydere, o 2022 m. „Stäubli“ valdė apie pusę pasaulio rinkos.

Jungties pora susideda iš kištuko ir lizdo, kurių metaliniai kontaktai paslėpti plastikiniuose izoliatoriuose. Sujungus jungtis, lizdo fiksatoriai užsifiksuoja, todėl patraukus kabelį jungtis neatsijungia. Atjungti galima tik specialiu įrankiu, kuriuo suspaudžiami fiksatoriai. Modulio duomenų lape nurodoma, kokios jungtys sumontuotos ir koks kabelių skerspjūvis.

„Suderinamos su MC4“ jungtys nėra suderinamos

Rinkoje daug jungčių, kurios atrodo kaip MC4 ir parduodamos kaip „MC4 suderinamos“. „Stäubli“ pabrėžia, kad nėra pripažinusi nė vienos trečiųjų šalių jungties suderinama su originaliomis MC4 ir to daryti neketina, o tarptautiniai standartai ir vietos taisyklės draudžia jungti skirtingų gamintojų jungtis. Bendrovės teigimu, toks „kryžminis“ sujungimas dažnai sukelia gedimus, galios nuostolius ir gaisrus. Priežastis paprasta: skiriasi kontaktų matmenys, medžiagos ir tolerancijos, todėl kontaktas būna netikslus, didėja varža, o didelė nuolatinė srovė jungtį kaitina.

Praktinė problema ta, kad moduliai, inverteris ir montuotojo kabeliai dažnai turi skirtingų gamintojų jungtis. Teisingas sprendimas – prie modulių jungčių prijungti tokias pačias (to paties gamintojo ir tipo) jungtis kabelio gale arba naudoti gamintojo leidžiamus derinius. Garantinėms pretenzijoms tai svarbu: daugumos gamintojų garantijos reikalauja, kad būtų jungiamos tik to paties gamintojo ir tipo jungtys.

Jungčių negalima atjungti esant apkrovai

Nuolatinė srovė elgiasi kitaip nei kintamoji. Kintamosios srovės lankas užgęsta, kai įtampa šimtą kartų per sekundę pereina per nulį, o nuolatinės srovės lankas gali degti toliau. Todėl MC4 jungčių negalima atjungti, kai elektrinė gamina – net mažos įtampos (12–48 V) sistemose. Pirmiausia išjungiamas inverteris ir nuolatinės srovės jungiklis. Svarbu žinoti ir tai, kad šviesoje moduliai visada gamina įtampą: kelių modulių eilė gali turėti kelis šimtus voltų, todėl darbus su nuolatinės srovės grandine turi atlikti atestuotas elektrikas.

Nuosekliai jungiant sumuojasi įtampos, lygiagrečiai – srovės

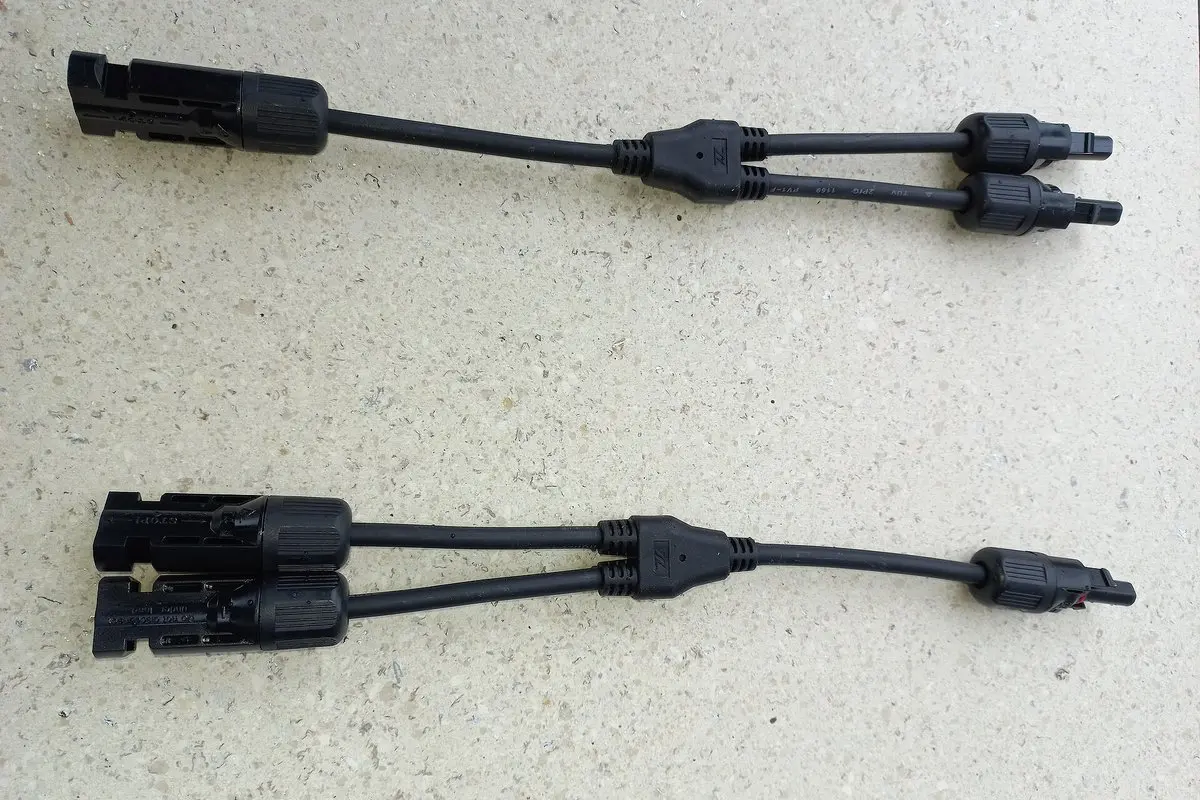

Namų elektrinėse moduliai dažniausiai jungiami nuosekliai į eilę (stygą): vieno modulio pliusas jungiamas su kito minusu. Tada modulių įtampos sumuojasi, o srovė lieka tokia pati, kaip vieno modulio. Pavyzdžiui, „JinkoSolar Tiger Neo“ 445 W modulio atviros grandinės įtampa – 39,77 V, todėl dešimties modulių eilės įtampa siekia beveik 400 V. Lygiagrečiai jungiant pliusai jungiami su pliusais, o minusai su minusais (dažnai Y formos skirstytuvais) – tada sumuojasi srovės, o įtampa nesikeičia. Lygiagretus jungimas dažnesnis mažose 12 ar 24 V sistemose ir kai prie vieno inverterio įėjimo jungiamos dvi vienodos eilės.

Svarbiausia taisyklė – eilės įtampa ir srovė turi neviršyti inverterio ar valdiklio įėjimo ribų. Šaltą žiemos dieną modulių įtampa būna didesnė nei standartinėmis sąlygomis (įtampos temperatūros koeficientas neigiamas), todėl eilės ilgis skaičiuojamas pagal žemiausią galimą temperatūrą. Ilgose eilėse ar lygiagrečiai jungiant daugiau nei dvi eiles, gali prireikti eilių saugiklių.

Prie inverterio eilės prijungiamos per nuolatinės srovės jungiklį, kuriuo elektrinę galima atjungti prieš darbus. Jį išjungus ir atjungus inverterį, MC4 jungtis atjungti saugu, tačiau moduliai vis tiek lieka įtampoje, kol šviečia saulė.

Jungtis užspaudžiama specialiu įrankiu ir apsaugoma nuo vandens

MC4 kontaktai prie kabelio pritvirtinami užspaudžiant (angl. crimping) specialiomis replėmis, skirtomis konkrečiam kontaktui ir kabelio skerspjūviui. Paprastomis replėmis užspaustas ar netinkamo dydžio kontaktas ilgainiui atsilaisvina ir kaista. Kabelis turi būti dvigubos izoliacijos, atsparus UV spinduliams ir tinkamo skersmens, kad jungties sandariklis jį gerai apglėbtų. Sumontuotos jungtys turi būti pritvirtintos prie konstrukcijos, o ne gulėti ant stogo dangos ar balose. Apie kitus saulės elektrinės komponentus skaitykite straipsniuose apie saulės modulių matmenis ir modulių laikiklius, o mažoms 12 V sistemoms – apie autonominę saulės elektrinę.
