Elektros instaliacijos projektas namui: kas į jį įeina, kas rengia ir kiek kainuoja

Elektros instaliacija naujame name šiandien turi atlaikyti šilumos siurblį, indukcinę kaitlentę, rekuperatorių, kartais elektromobilio įkroviklį ir saulės elektrinę. Kad visa tai veiktų saugiai ir patogiai, instaliacija įrengiama pagal elektros instaliacijos projektą. Šis straipsnis papildo namo statybos nuo A iki Z gidas dalį elektros instaliacija, kurioje aprašyti skydo, lizdų ir apšvietimo sprendimai, o čia aptariame patį projektą.

Projektas – techninio projekto elektrotechnikos dalis

Namo techninis projektas susideda iš kelių dalių: architektūros, konstrukcijų, vandentiekio ir nuotekų, šildymo ir vėdinimo, elektrotechnikos ir kitų. Elektros instaliacija įrengiama pagal elektros projektą, kuriame nurodomi skydai, linijos, apsaugos ir taškai. Viename A++ namų kainoraštyje elektros instaliacijos, apšvietimo ir kištukinių lizdų projektas įtrauktas į bendrą 5 000–7 000 € projektavimo paslaugą kartu su architektūra, konstrukcijomis ir kitomis dalimis. Kaip rengiamas visas projektas, aprašyta gido dalyje namų projektai.

Projektą sudaro septynios pagrindinės dalys

Projekto dalis	Ką joje rasite

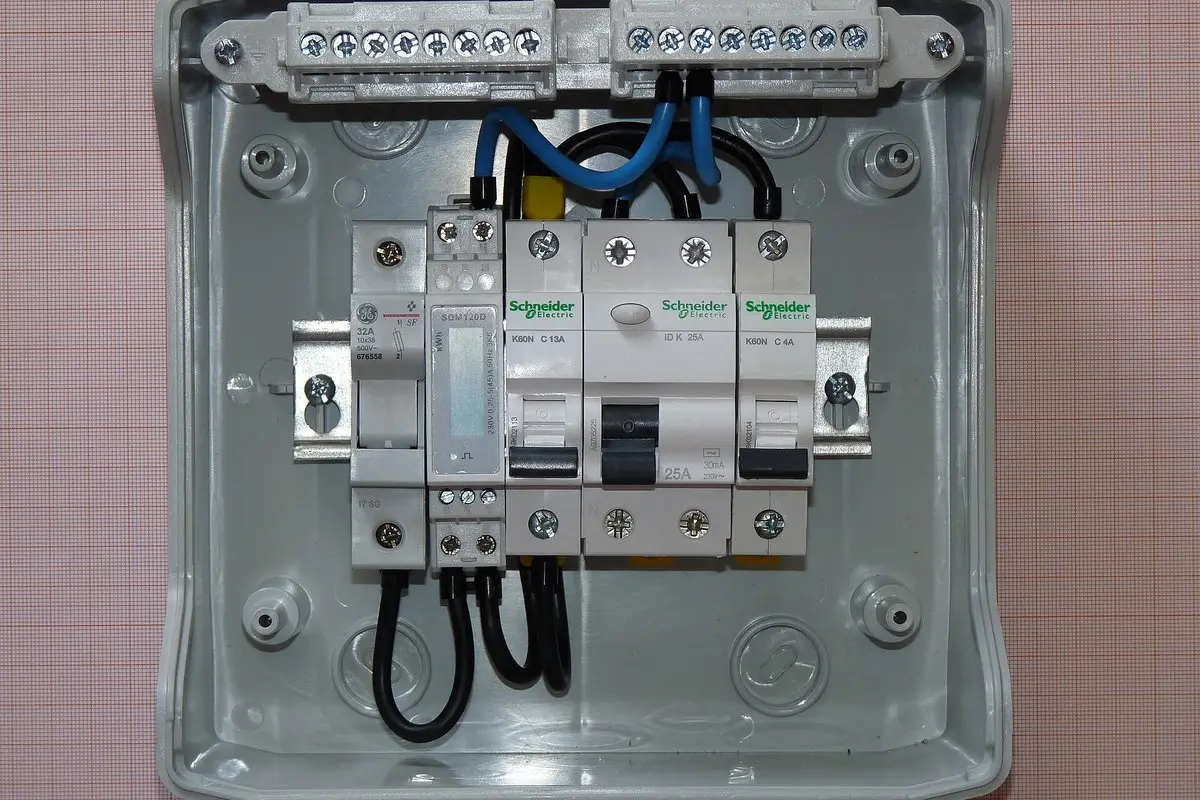

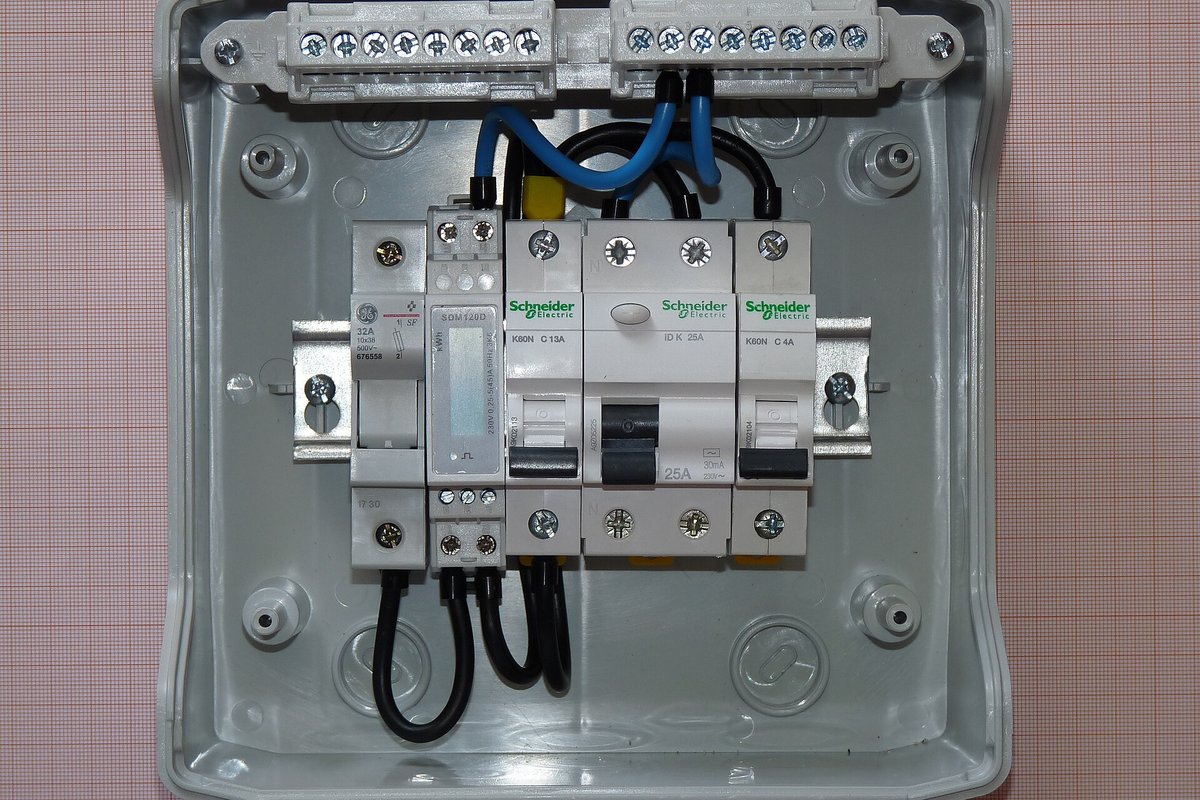

Principinė skydo schema	Grandinės, automatiniai jungikliai, nuotėkio srovės ir viršįtampių apsaugos
Galios ir apkrovų skaičiavimas	Kiek galios reikia, kaip apkrovos paskirstomos per fazes
Kištukinių lizdų ir jungiklių planas	Kur kiekvienas taškas, kokiame aukštyje, kuriai grandinei priklauso
Apšvietimo planas	Šviestuvų vietos, jungikliai, scenarijai, lauko apšvietimas
Galingų prietaisų linijos	Kaitlentė, orkaitė, šilumos siurblys, elektromobilio įkroviklis
Silpnosios srovės	Kompiuterių tinklas, signalizacija, vaizdo stebėjimas
Įžeminimas ir potencialų išlyginimas	Kaip įžeminamas skydas ir metalinės dalys

Apšvietimo projektuotojai dažnai pateikia dar išsamesnius brėžinius: galutinį baldų išdėstymo planą, lubų planą, šviestuvų išdėstymą, apšvietos skaičiavimus, apšvietimo valdymo ir pririšimo planus, lauko apšvietimo vizualizacijas. Vienas toks biuras nurodo, kad kištukinių lizdų planas sudaromas įvertinus esamą ir ateityje planuojamą įrangą, o brėžiniuose nurodomas ir kitų įrenginių – elektrinių užuolaidų, šildytuvų terasoje – maitinimas.

Kaina priklauso nuo ploto ir sistemų skaičiaus

Paslaugų suvestinėje elektros projektavimo paslaugos kainuoja 50–300 €, vidutiniškai 150 € – tokios kainos dažniausiai taikomos paprastesnėms schemoms ar nedidelėms apimtims. Specializuoto elektrotechnikos projektavimo biuro kainoraštyje nurodoma, kad kainos svyruoja nuo kelių dešimčių eurų už schemos parengimą iki keliolikos tūkstančių už kompleksinį projektą. Pagrindinis elektrotechnikos projektavimas jame kainuoja 407–5 085 €, vidutiniškai apie 1 017 €, elektroninių ryšių projektavimas – 254–3 051 €, gaisrinės signalizacijos – 305–2 543 €. Kainą lemia darbo apimtis, objekto plotas, projektuojamų taškų ir sistemų skaičius bei sudėtingumas.

Prieš projektavimą užsakovas turi priimti sprendimus

1. Baldų išdėstymas – lizdai ir jungikliai planuojami pagal baldus, o ne atvirkščiai.
2. Virtuvės planas – kur kaitlentė, orkaitė, indaplovė, gartraukis, šaldytuvas.
3. Šildymas ir vėdinimas – šilumos siurblio, rekuperatoriaus vietos ir maitinimas.
4. Ateities įranga – elektromobilio įkroviklis, saulės elektrinė, kaupiklis.
5. Apšvietimo scenarijai – bendras, darbo ir akcentinis apšvietimas.
6. Silpnosios srovės – Wi-Fi prieigos taškai, kameros, signalizacija.

Kuo daugiau šių sprendimų priimama prieš projektavimą, tuo mažiau taisymų statybvietėje. Pakeisti lizdo vietą projekte nekainuoja nieko, o po tinkavimo – tenka ardyti sieną.

Projektas susijęs ir su įvadu, ir su užbaigimu

Elektros projekte numatyta galia turi atitikti ESO užsakytą įvado galią, o įvadinis kabelis – suplanuotą skydą. Kaip suplanuoti įvadą ir kiek jis kainuoja, rašome straipsnyje apie elektros įvadą. Baigus instaliaciją, atestuotas elektrikas atlieka matavimus ir išbandymus, o jų dokumentai reikalingi įjungiant elektrą ir užbaigiant statybą. Paslaugų suvestinėje varžų matavimai kainuoja 50–100 € už paslaugą. Projekto ir matavimų dokumentus verta saugoti visą namo gyvavimą – jie praverčia keičiant ar plečiant instaliaciją.

Projekto keitimai statybų metu turi būti fiksuojami

Statant dažnai paaiškėja, kad lizdą ar jungiklį patogiau perkelti, o virtuvės išdėstymas pasikeičia. Tokie pakeitimai turi būti pažymėti brėžiniuose, kad baigus statybą būtų tikslus išpildomasis elektros planas. Jis praverčia gręžiant sienas, keičiant prietaisus ar parduodant namą. Elektrikai dažnai rekomenduoja prieš uždarant sienas nufotografuoti visas kabelių trasas su matmenimis – kaip aprašyta gido dalyje Elektros instaliacija.

Ką patikrinti gavus projektą

• Ar skydas turi atsargos vietos ateities grandinėms.
• Ar galingiems prietaisams numatytos atskiros linijos.
• Ar drėgnose patalpose ir lauke numatyta nuotėkio srovės apsauga.
• Ar lizdų ir jungiklių vietos atitinka baldų išdėstymą.
• Ar numatyti kabeliai elektromobilio įkrovikliui ir saulės elektrinei.
• Ar silpnosios srovės sukoncentruotos vienoje duomenų spintoje.

Jei kyla abejonių, projekto patikrą galima užsakyti atskirai: viename biuro kainoraštyje vienos projekto dalies tikrinimas kainuoja 203–712 €.

Šis straipsnis papildo gido 27-ąjį žingsnį

Platesnis kontekstas – gido dalyje Elektros instaliacija (etapas F „Inžinerinės sistemos“). Visas kelias nuo sklypo paieškos iki įsikraustymo, 37 žingsniai ir etaloninio namo biudžetas – namo statybos nuo A iki Z gidas.
